一、簡介
對于大面積檢測光源的選型，在視覺行業內也算是一個難點。在此我們針對大面積產品打光做個光源選型分享。通常大面積產品打光，用到的光源有條形光源組合對打、回型背光源、條形組合光源，下面我們看看以下實際應用案例。
二、案例分析

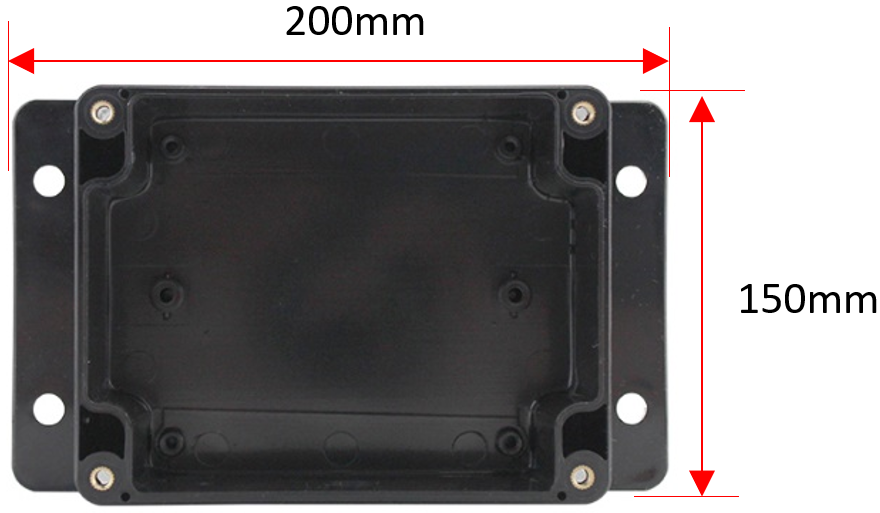

(一)實驗樣品
(二)檢測要求
在視野大小200*150，檢測螺絲有無、是否偏位。
三、光源選型對比
(一)條形光源：可以識別四顆螺絲帽的有無，但是有檢測有沒有偏位的效果卻難以判斷。

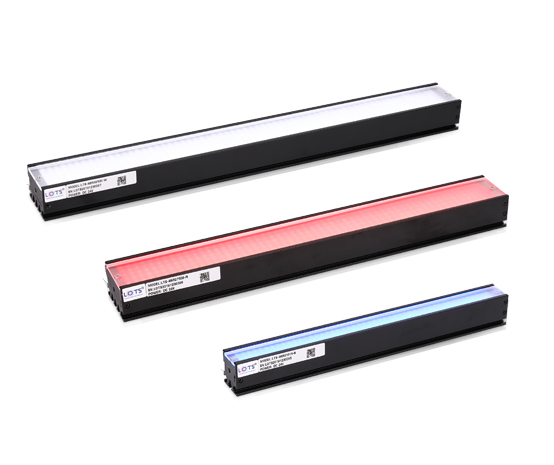

條形光源

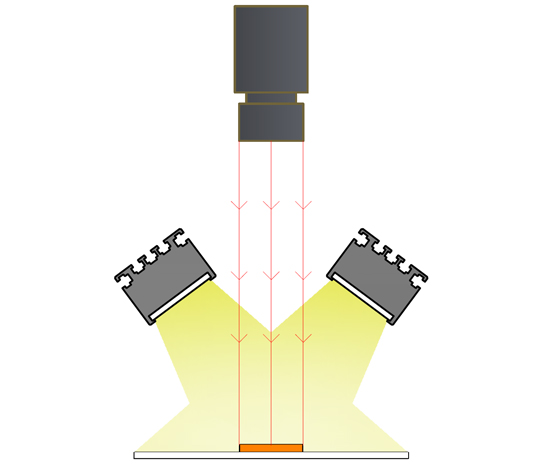

光源架構圖

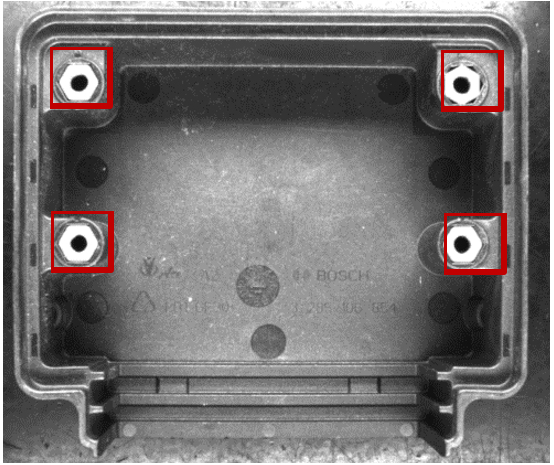

條形光源成像效果圖
(二）組合條光源：可以識別四顆螺絲帽的有無，同時也能也能識別螺絲帽偏位的情況，效果還算比較理想，但是整體圖像均勻性還有所欠缺。

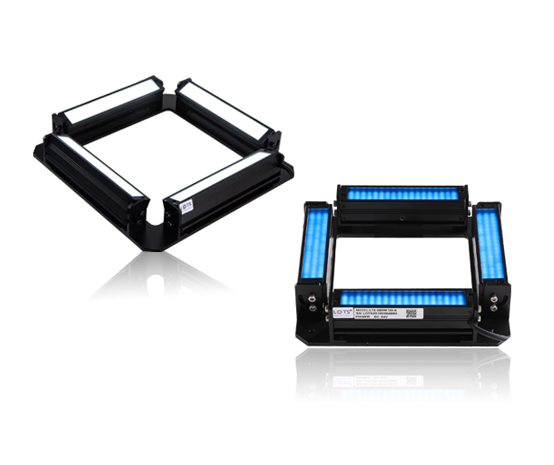

條形組合光源

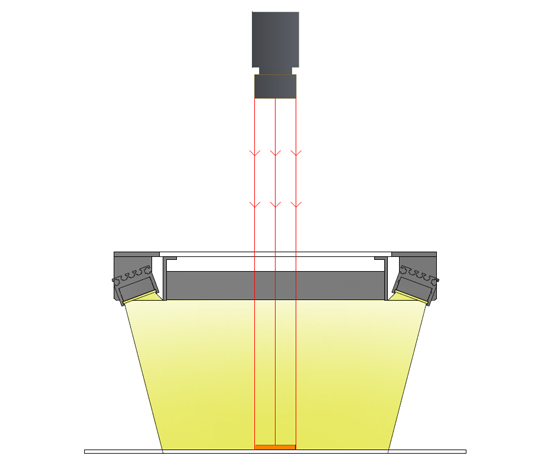

光源架構圖

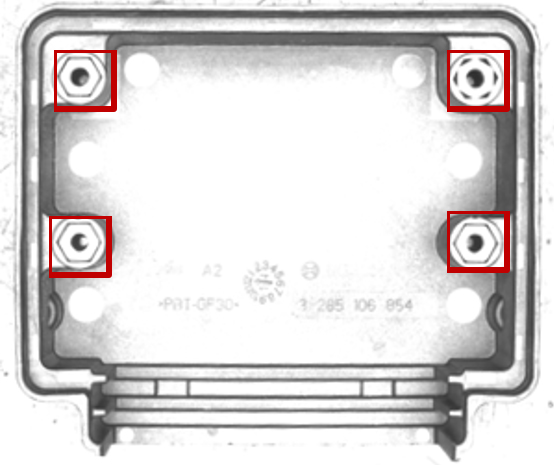

條形組合光源成像效果圖
(三）回形背光源:圖像整體均勻，螺絲帽有無或偏位效果都非常好。

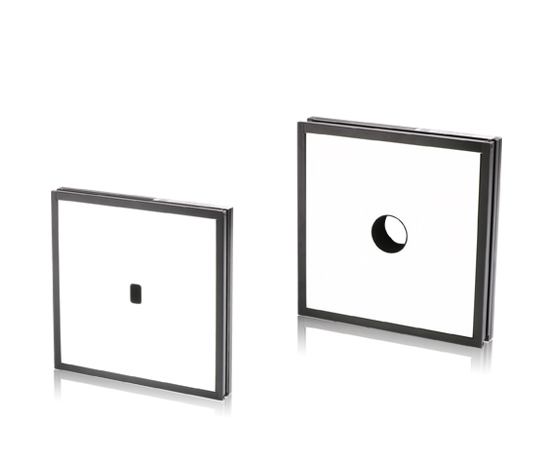

回形背光源

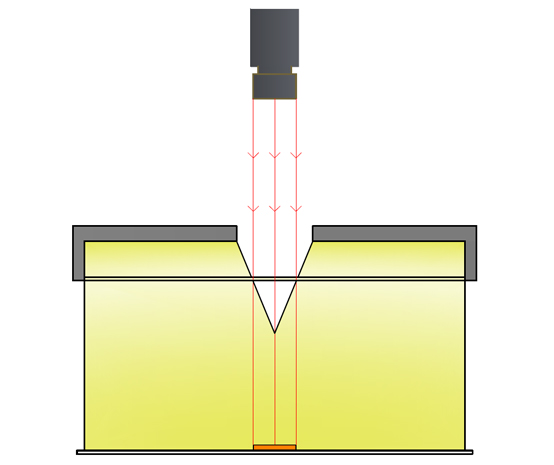

光源架構圖

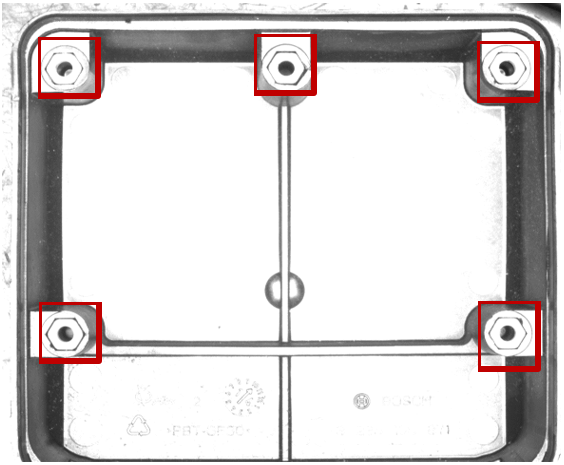

回形背光源成像效果圖
通過上圖對比，同種類型的螺絲帽，在不同的光源下的成像差別很大，所以光源的選型準確至關重要。對螺絲帽的錯位而言優先選擇效果最理想的回形背光源，均勻性好，輪廓明顯分明。當然我們在考慮成本的情況下也可選擇條形組合光源，具體還需要看對工藝的要求做出有利的選擇。
