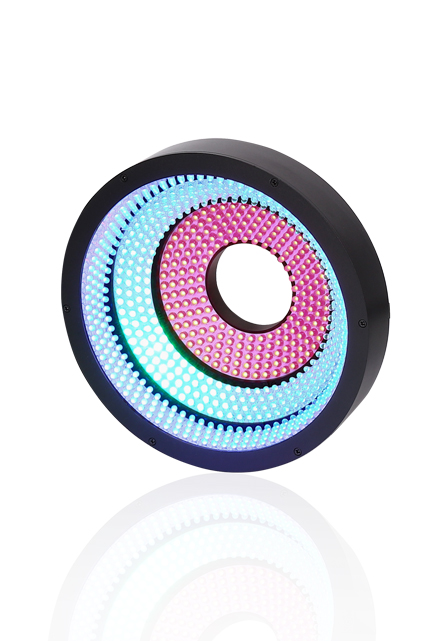

樂視（LOTS）AOI多色光源的應用
型號：LTS-AOI160-RGB

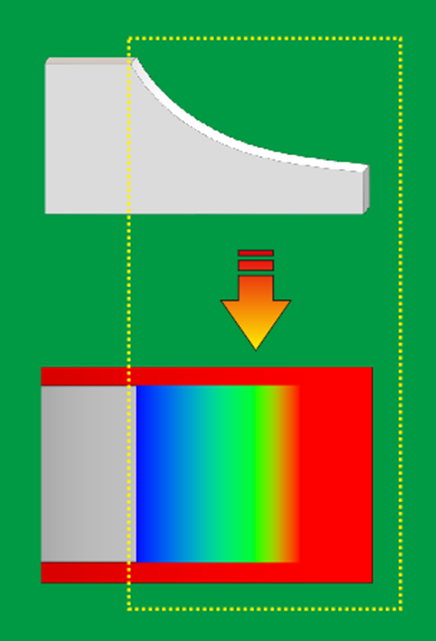

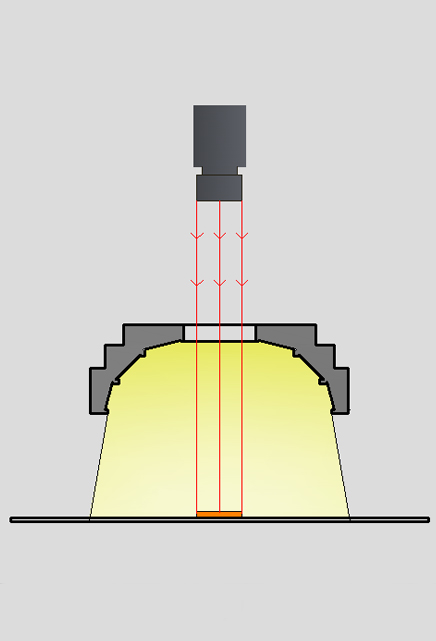

原理：
AOI專用光源，采用RGB三色高亮度LED陣列而成，以不同角度及不同顏色照射物體，以突顯出物體的三維信息。通過物體高低差顏色變化的三維特征，來提取的缺陷特征。通常用于檢測PCB板漏件、錯件、偏斜、漏焊、虛焊、多錫、無錫、橋接、極性誤等缺陷。

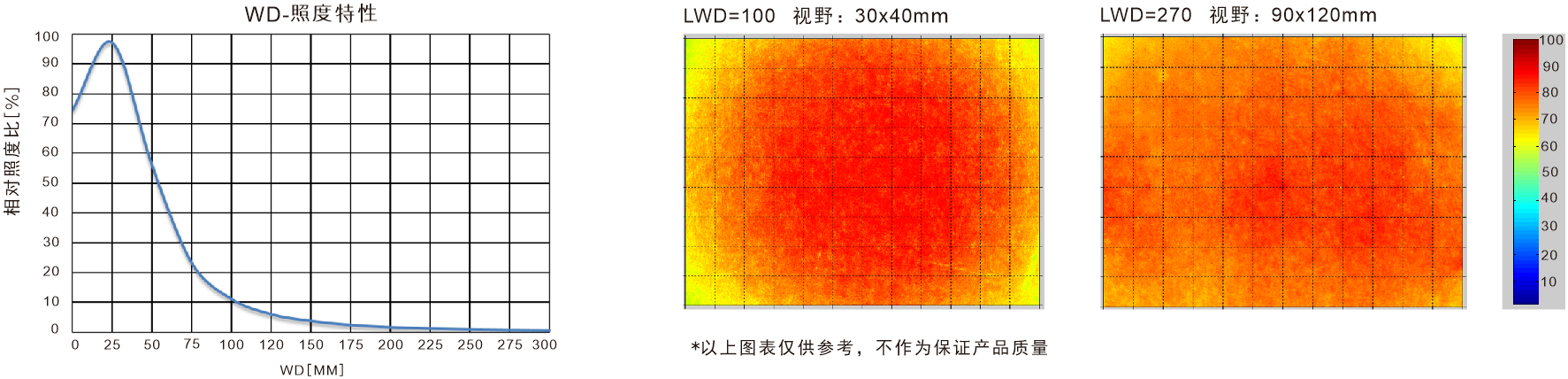

照度特性：
照度特性圖
均勻性分布圖
產品特點：
1.采用高亮直插燈珠，亮度高，且分布均勻
2.RGB三色單獨可控
3.由不同角度的三色光，將二維的信息三維呈現
行業應用：
1、專用于電路焊錫檢測
2、PCB板焊錫缺陷檢測
3、多層次高低差物體檢測
4、電路元件以及表面字符檢測
5、多色，條碼識別檢測
應用案例

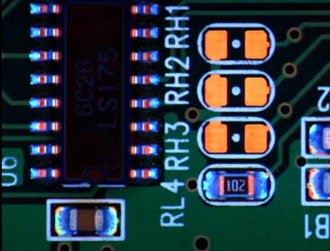

1、PCB上有層次的晶元針腳檢測
實物圖
效果圖
說明：利用AOI三色，將有層次高低差針腳分為三層，突顯出三種不同的顏色，以呈現出不同層次的面的針腳。

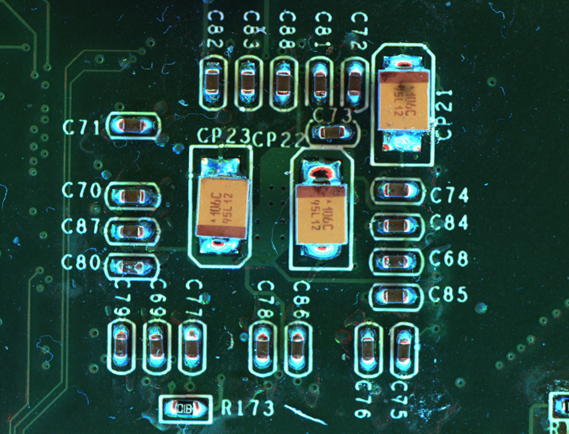

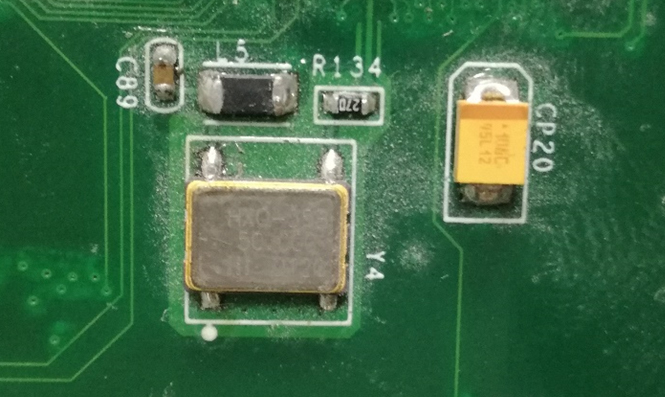

2、PCB焊錫缺陷檢測

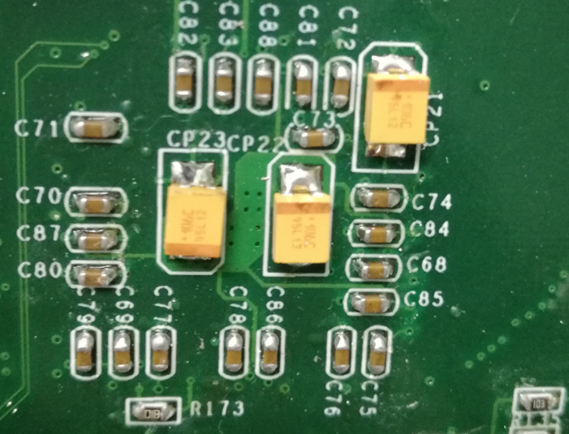

實物圖

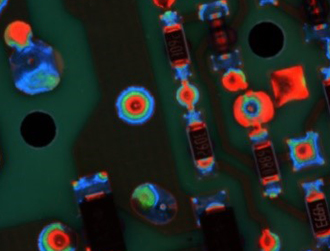

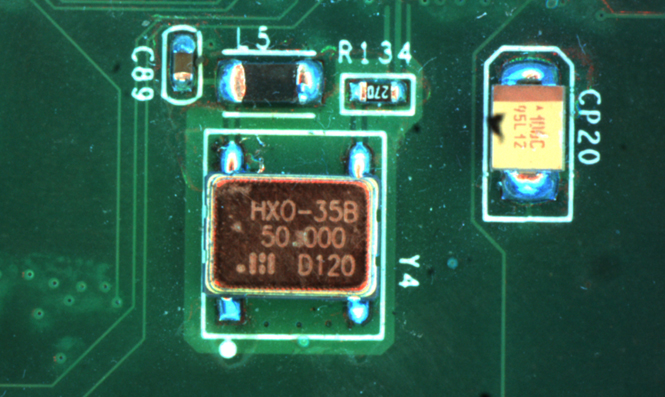

效果圖
說明：PCB板上的焊錫缺陷，利用AOI光源RGB不同顏色的光打出不同的角度可以使，缺陷部分顏色特征突出。

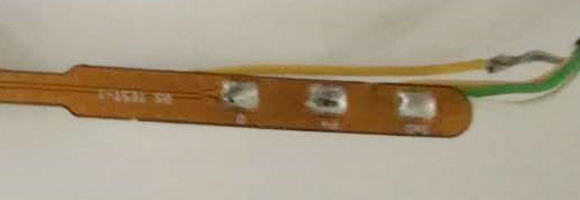

3、焊錫檢測

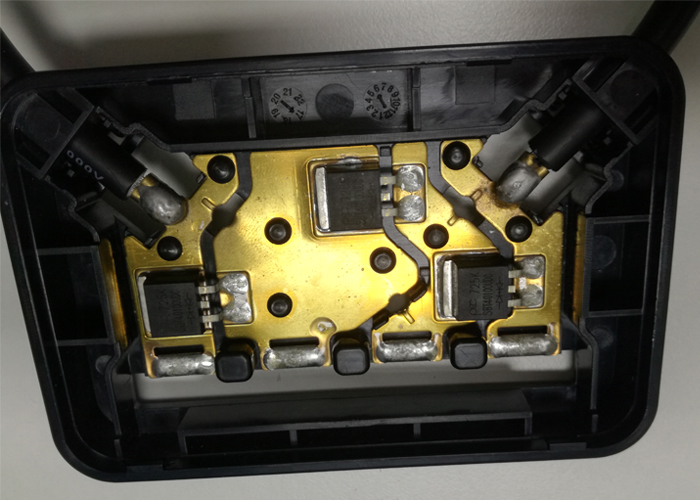

實物圖

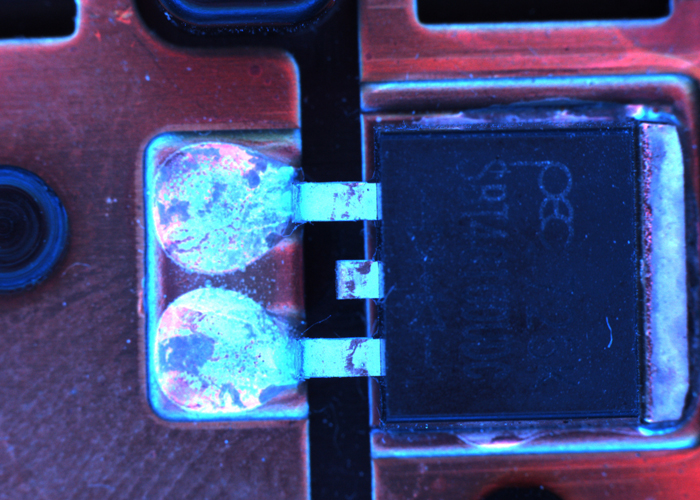

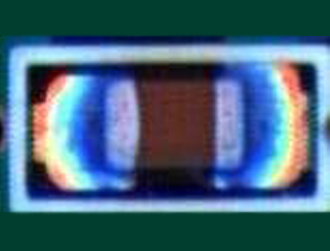

AOI效果圖
說明：焊錫點檢測，利用對顏色的敏感度以及光源RGB三種LED燈珠的角度，突顯出焊錫部分，使焊錫展現出不同顏色。

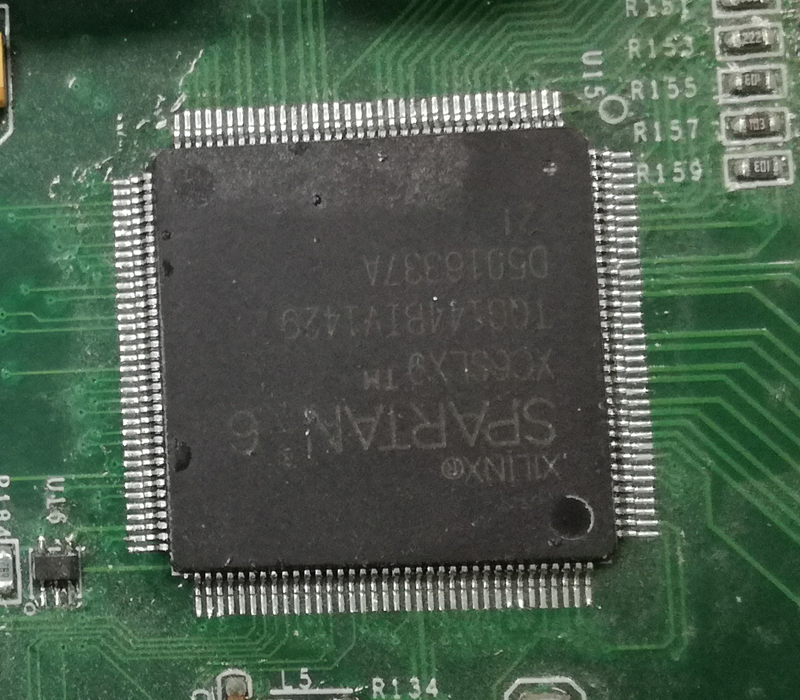

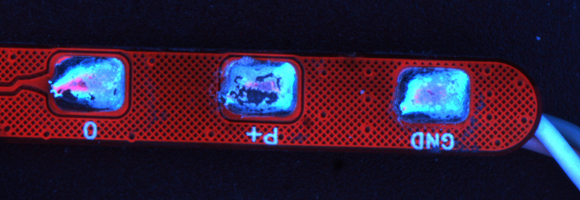

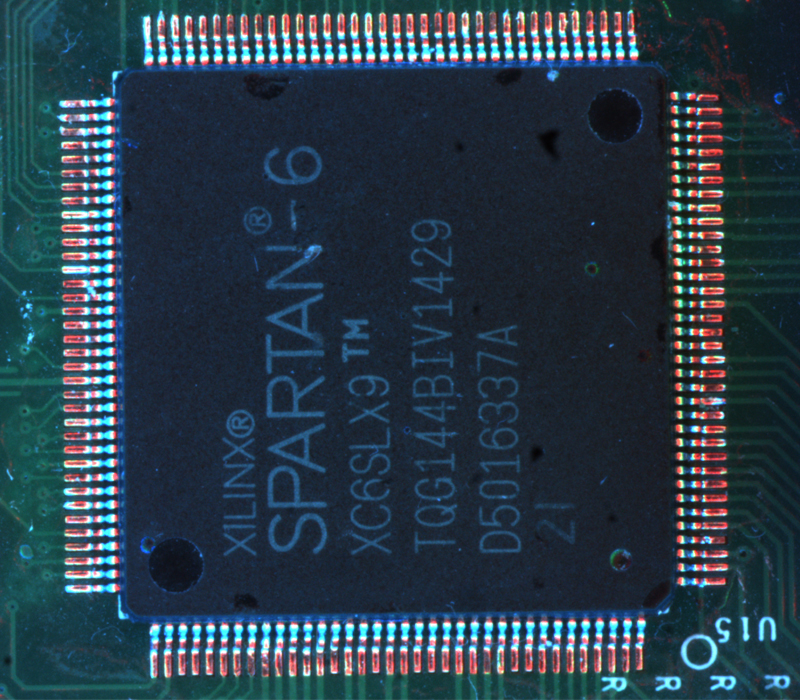

4、晶元焊錫以及表面字符檢測
實物圖
效果圖
實物圖
效果圖
說明：利用焊錫的針腳高低差,通過AOI三種顏色變化來區分很好的效果，同樣利用顏色的疊加，明顯區分出字符。
5、孔內邊緣毛刺檢測

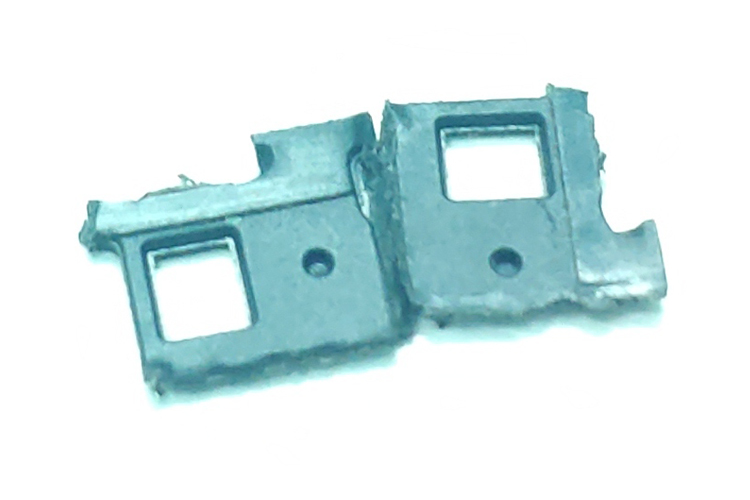

實物圖

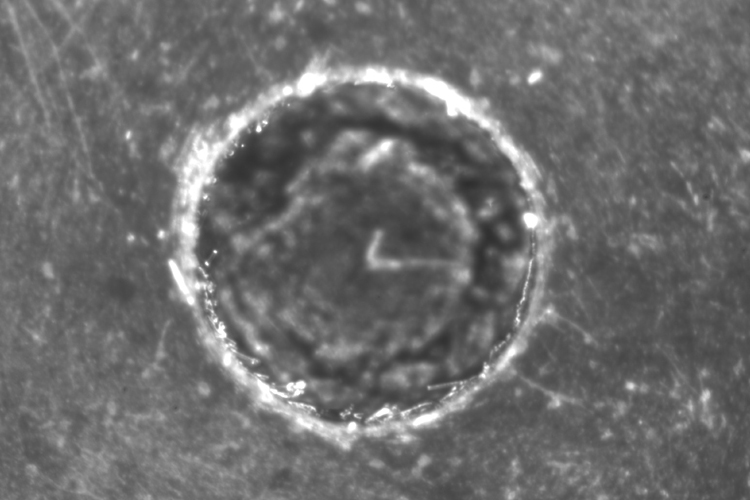

常規單色光效果圖

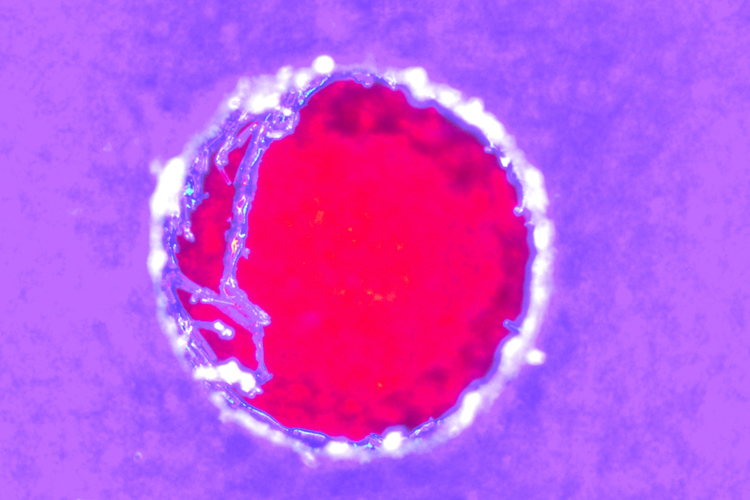

AOI效果圖
說明：由于料是黑色，黑白相機下普通單色光源很難將毛刺與底面分不開，使用AOI光源利用底面與邊緣的高低差在彩色相機下呈現不同的顏色，很明顯的呈現出毛刺。
在機器視覺中AOI的應用也是較多的，光源的大小從60mm到275mm，在選擇上需要根據我們的樣品大小，以及相機下的成像效果來做出專業的選擇，樂視光源自主研發光源已多年，在機器視覺行業內也是走在視覺光源前沿。樂視科技有專業的實驗室，以及經驗豐富的技術團隊，公司免費做測試，外借樣品流程簡單。為機器視覺行業的飛速發展做出了巨大的貢獻。
※各位客戶如需借樣測試購買，可直接聯系我司。
