3代模擬控制器
3APC Series(新)
簡述
3代模擬控制器無級可調，調節范圍廣，觸發延時短，最快3us響應，兼容高低電平觸發，適用范圍廣。
聯系我們
分享該頁面
產品介紹
型號參數
文件下載

產品特點：

1.無級可調，調節范圍廣
2.觸發延時短，最快3us響應
3.兼容高低電平觸發，適用范圍廣

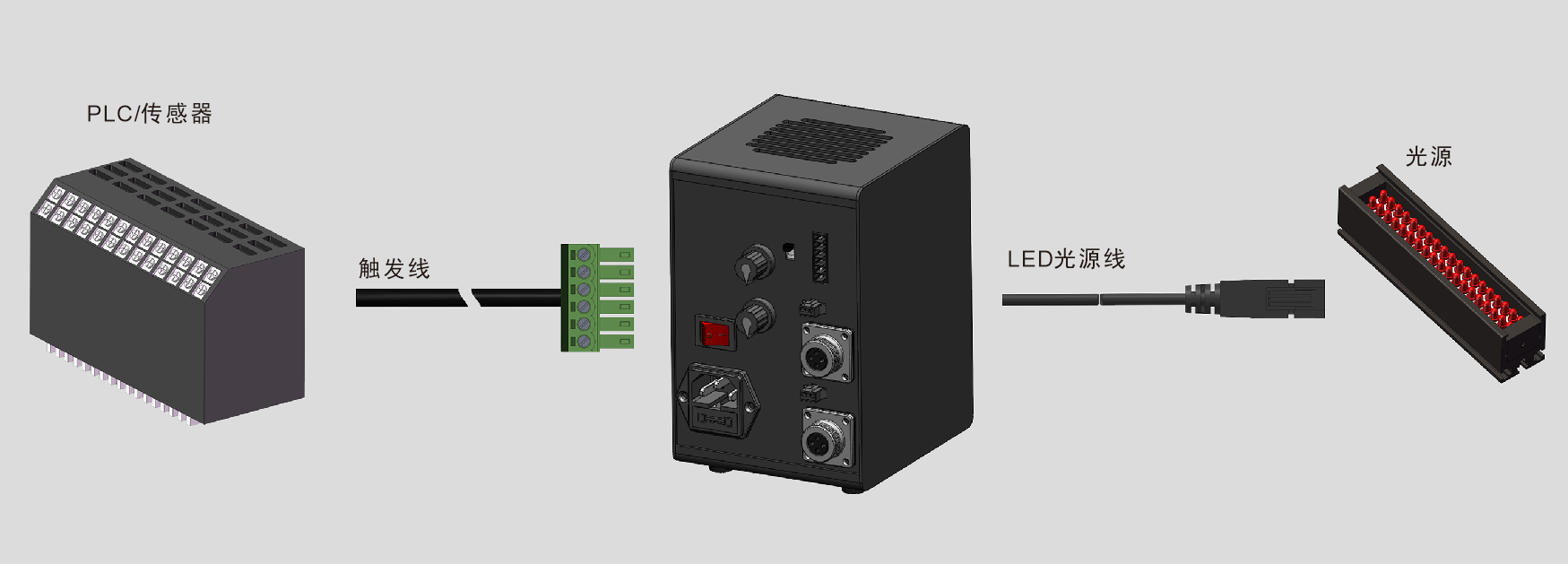

工作系統示例

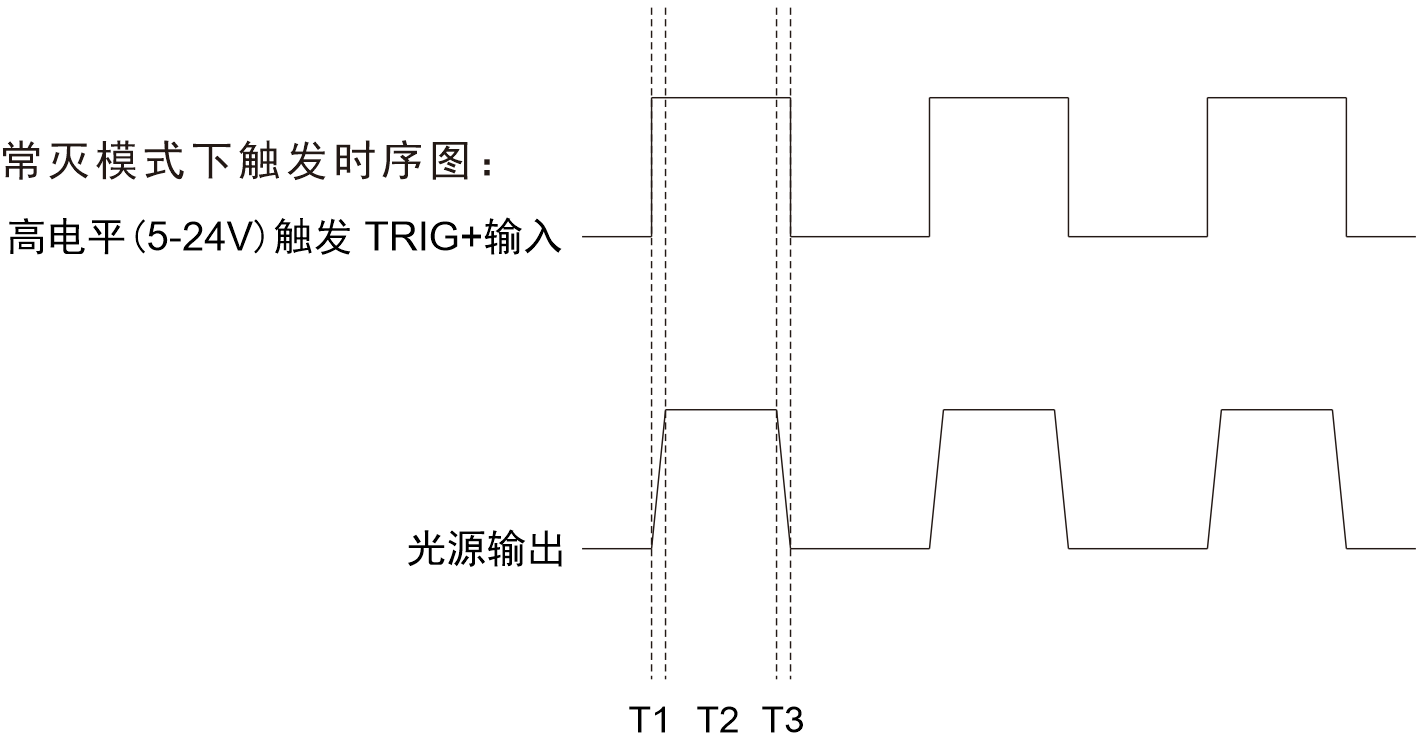

24W-60W控制器觸發時序圖

說明：T1為觸發打開光源延時時間，T2為光源被觸發打開時間，T3為觸發關閉光源延時時間，T1≤80us，T3≤80us。例：外部輸入頻率為100Hz，占空比為50%，T2=（1/100*1000000）/2-80=4920us。


120W-200W控制器觸發時序圖

說明：T1為觸發打開光源延時時間，T2為光源被觸發打開時間，T3為觸發關閉光源延時時間，T1≤3us，T3≤3us。例：外部輸入頻率為100Hz，占空比為50%，T2=（1/100*1000000）/2-3=4997us。

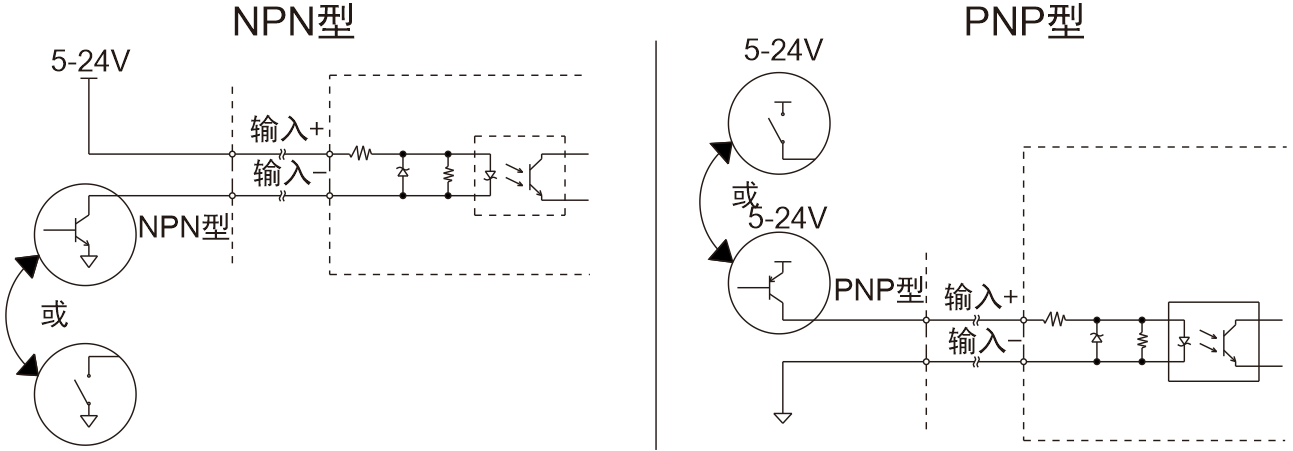

高電平觸發控制器觸發接線方法

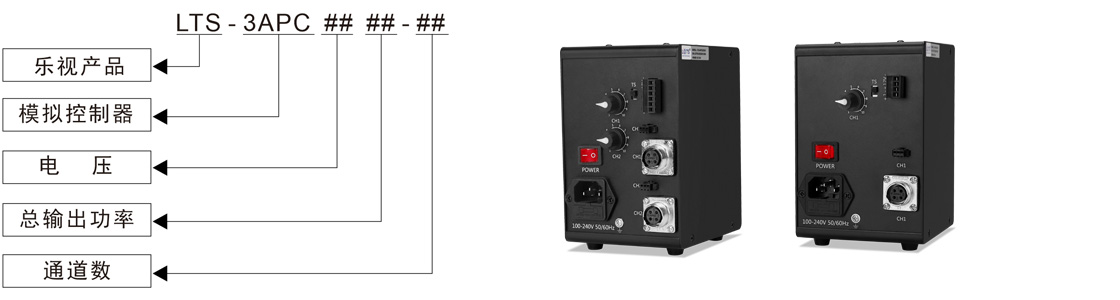

編碼規則：


控制器型號

類型 型號 輸出電壓 總輸出功率 單路輸出最大功率 通道數 外部觸發電壓
小功率模擬控制器 LTS-3APC2424-1 12-24V 24W 24W 1 5-24V
LTS-3APC2424-2 12-24V 24W 24W 2
LTS-3APC2424-4 12-24V 24W 24W 4
中功率模擬控制器 LTS-3APC2460-1 12-24V 60W 60W 1
LTS-3APC2460-2 12-24V 60W 30W 2
LTS-3APC2460-4 12-24V 60W 24W 4
  LTS-3APC24120-1 12-24V 120W 120W 1
  LTS-3APC24120-2 12-24V 120W 90W 2
  LTS-3APC24120-4 12-24V 120W 60W 4
  LTS-3APC24200-1 12-24V 180W 180W 1
  LTS-3APC24200-2 12-24V 180W 90W 2
   LTS-3APC24200-4  12-24V 180W 60W 4

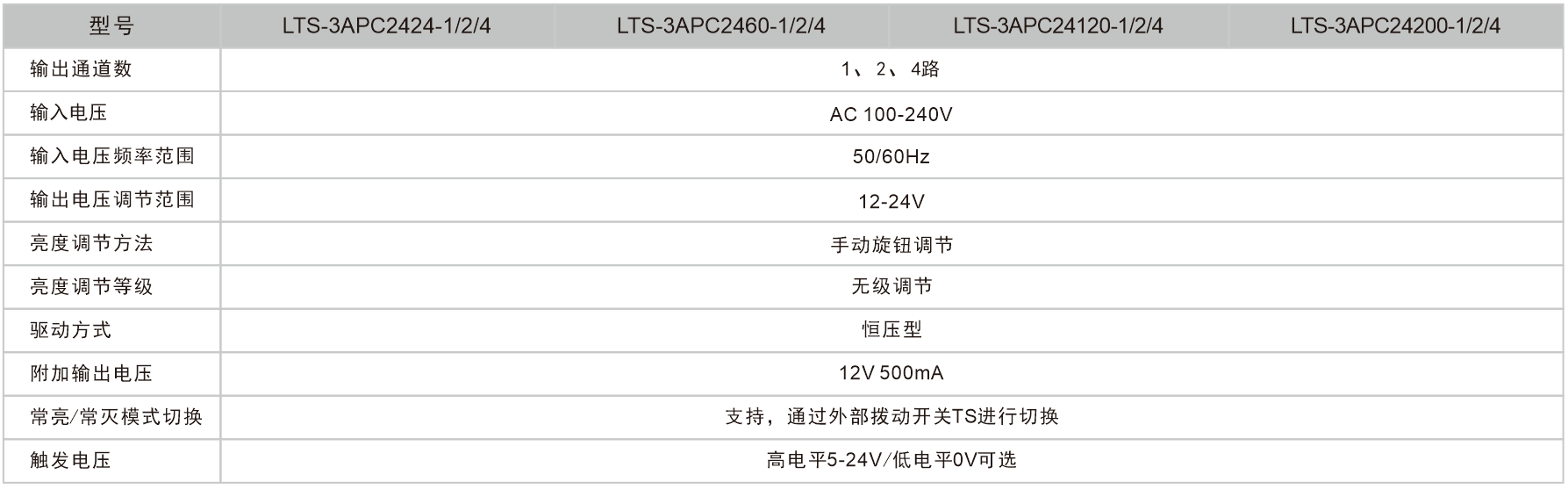

產品規格參數表：
